一、概述

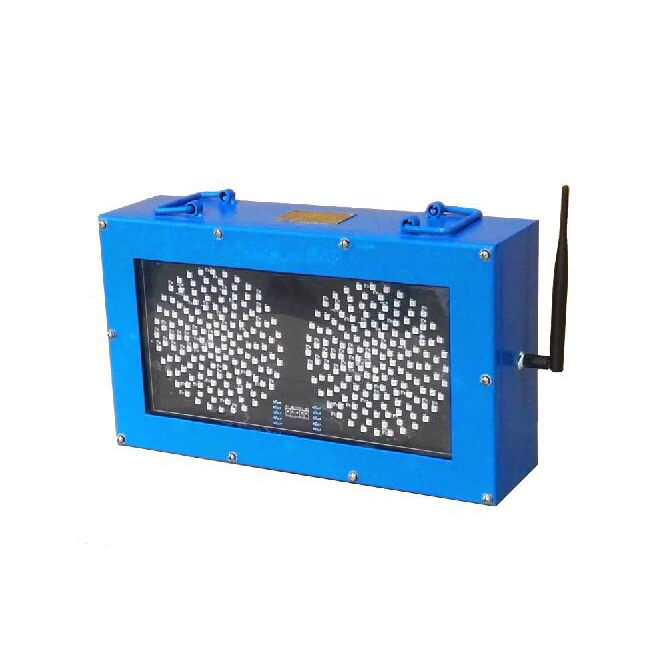

KXH12礦用本安型信號器是我新開發的產品，該產品主要用于機車運輸監控系統對機車運行進路進行信號閉鎖，如果機車行進方向顯示紅燈，表示前方區間閉鎖，機車不準進入；如果機車行進方形顯示綠燈，表示前方區間開放，機車可以進入。

該產品結構合理，使用方便，顯示距離遠，提示醒目，是防止機事故的產品。

二、主要技術參數

1、供電參數

a）額定工作電壓：DC 12V；

b) 最大工作電流：≤1.0A；

2、無線信號參數：

a) 通信協議：ZigBee；

b) 調制方式：O-QPSK；

c) 無線信號工作頻率：2.4GHz；

d) 無線發射距離：50m。

三、主要功能

a) 信號器具有4個圓形指示燈，正反兩面各2個；

b) 信號器具有紅綠2種光信號指示功能，光信號強度在黑暗中100m處清晰可見；

c) 信號器具有與無線基站雙向通信的功能。

四、工作原理

信號器的設計是采用高亮發光二極管顯示信號狀態，所有設計均參照安全規程要求。

信號器剛通電時，若不能和基站聯系，則會進入安全模式，綠燈閃爍。若已接入無線基站，則綠燈常亮。然后就可根據系統控制改變信號器狀態。

系統根據路段占用情況和機車位置狀況，決定對信號器發出何種顯示信號命令，信號器接收顯示信號命令時，顯示所需的信號，如紅燈或綠燈。同時信號器也將自身當前顯示模式，回送給系統主控器，以告知自身顯示狀態。若信號器與系統失去通訊，10秒鐘后自動復位。
