一、產品組成

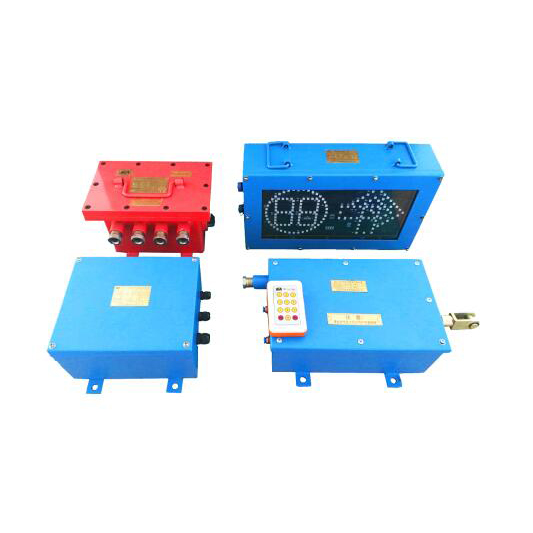

裝置由1臺ZKC-12X礦用本安型司控道岔顯示器（以下簡稱顯示器）、1臺ZKC12Q-K礦用本安型氣動司控道岔裝置控制器（以下簡稱控制器）、1臺ZKC-Z（Q）氣動司控道岔裝置執行器（以下簡稱執行器）、1臺FYF50礦用本安型無線發射器（以下簡稱發射器）和1臺KDW127/12B礦用隔爆兼本安型直流穩壓電源（以下簡稱穩壓電源）配套組成。

二、工作原理

按動FYF50無線發射器，通過顯示器內部控制板來控制控制器電磁閥，從而使執行器的推桿“出”或“進”，顯示器如果原來顯示“↑”，則變為“←”，反之，顯示結果相反。

如果執行器推動軌道的過程中5秒沒有到位，則兩個指示燈同時亮，并且報警。如果兩個接近開關在使用過程中，同時觸碰鐵軌，兩個指示燈同時亮，并報警；若兩個接近開關同時觸碰不到鐵軌，兩個指示燈也同時亮，并報警。

三、功能

裝置具有發射機發出控制信號，顯示器接收信號后驅動控制器動作從而使執行器伸出或縮入，帶動尖軌的閉合或斷開；同時執行器向顯示器給出到位反饋信號，顯示器根據到位反饋信號顯示道軌的開合狀態，綠色箭頭所指示的方向表示道軌已接合，機車可以運行。紅色圓燈亮時表示道軌未接合，機車不能運行。

四、安裝

1、將顯示器用吊繩與箱體上部提手吊在道岔上方的巷道頂部。如是三岔道口可掛在雙方向都可以看到的地方。

2、執行器同樣安裝在軌道旁硐室內，道岔岔尖旁，便于與其連接，以及防水、防震，并通過自制連桿與道岔連接在一起。

3、控制器安裝在軌道旁硐室內，通過氣管與執行器連接。

※ 注意，底座必須堅固，安裝必須牢固。

五、使用方法

當機車駛入裝有司控道岔裝置位置時，司機根據ZKC12-XK礦用本安型司控道岔顯示器上顯示地址號按下遙控器，顯示器通過控制控制器內部電磁閥控制執行器動作，ZJCX-12顯示器顯示岔位?！啊北硎局钡琅c動軌的分合狀態，“←”表示彎道與動軌的分合狀態；“○”表示動軌與定軌分開。
